北京ABB辽宁高速公路隧道控制系统改造升级项目
项目简介：ABB是全球电力和自动化技术领域的领导企业，致力于为工业、能源、电力、交通和建筑行业客户提供解决方案。北京ABB在辽宁高速公路某隧道项目中底层控制采用MODBUS总线模块，项目完成后系统工作不正常。经过实地测试，距离在550米——750米的站点，通讯不稳定，正常工作一段时间后就会出现掉站情况；距离在800米——950米的站点完全不能通讯。可以确认为现场环境较为恶劣影响了系统的正常通讯，造成了系统通讯的不稳定状态。由于项目已经施工，项目所有方不愿意支付项目改造费用，项目承包方、设计方和设备提供商都不愿意承担，所以希望以最低成本得到解决方案。
项目改造方案：北京ABB作为项目设计方，采用易控达YHM3系列MODBUS总线隔离中继器来保障通讯稳定。项目难点是由于项目施工布线都已经完成，不能再进行施工，同时站点中间也没有设计开关柜且无法提供电源，所以中继器不能加在站点中间，只能加在两侧。经过评估，公司提供了如下解决方案，1）针对550米—750米距离间站点，采用YHM3隔离中继器，加到从站一侧，放大通讯信号、滤除干扰、同时起到隔离总线段的作用；2）针对800——950米距离的站点，采用MODBUS转CAN总线协议转换器，成对使用，添加在站点2侧， 将MODBUS协议转换为CAN通讯后，在9.6K速率下，总线电缆可以通讯5KM，并同时使总线获得了CAN总线所特有的抗干扰性能，所以能在不进行任何电缆线路升级改造的情况下确保通讯的稳定性。在尽量不进行布线改动和工程施工的前提下，项目经过升级改造后，以最低的成本使系统稳定运行

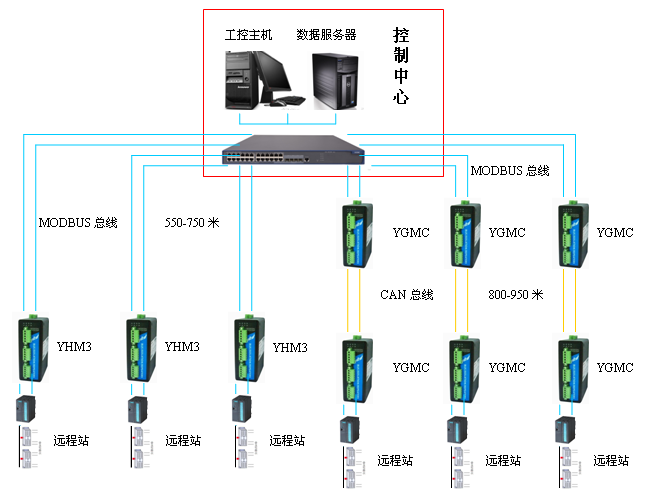

系统结构
