概述：

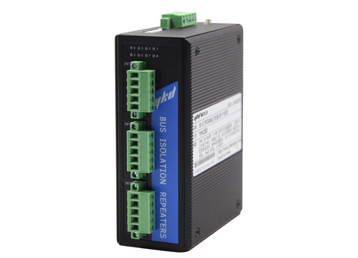

YRM3产品是易控达科技专门为MODBUS总线设计的双主站冗余模块。可以将该模块直接放置于MODBUS冗余主站之后，将两个主站分别接到冗余接口端子上，从站连到冗余接口端子上，就可以实现2个主站同时工作。当其中一个主站停止工作或者出现故障时，不会影响另一个主站的运行。该模块同时实现了两个总线段节点间的电气隔离，具有极强的总线抗干扰功能，同时具有信号再生，延长总线通讯距离的功能。

YRM3产品具有3路MODBUS电缆数据接口，其中两路分别接两个主站接口，另一路为从站通讯接入接口，产品具有易控达独创的总线故障智能切断功能，当某段总线段出现故障时，系统会将其自动切断，不会影响另外总线段。

该系列产品采用易控达独创的专有技术，支持MODBUS总线全部速率，拨码开关设置速率。该产品继承并保留了MODBUS总线的全部优点，实现了总线距离延长、电气及地线隔离、降低干扰等性能，同时还具有如下优点：工业设计、低功耗、隔离保护、总线故障智能切断、继电器告警输出、IP30防护等级、波浪纹铝制加强机壳、35mmDIN导轨安装、宽电源（DC10-36V）输入、双电源冗余等优点。

特点：

Ø  支持MODBUS总线全部速率(2.4K~128Kbit/s)，拨码开关设置速率；

Ø  可支持双主站冗余系统，或者将单主站改造为双主站系统；

Ø  可延长MODBUS总线电缆传输距离1倍（与总线速率相关）；

Ø  每个电接口采用独立电源模块供电，完全隔离了总线段与总线段间，总线与设备间的地线回路；同时采用光电隔离技术，隔离内部通讯与总线数据信号，有效保护了通信设备免受电源地线回路和浪涌的干扰破坏；

Ø 电接口提供每线1500W的防雷防浪涌保护、15KV静电保护及防止共地干扰、具有自恢复过流保护功能；

Ø  具有独创的总线故障智能切断功能，电源监测功能，继电器自动报警功能；

Ø  丰富的LED状态指示灯，全方位显示总线状态；

Ø  独立双电源冗余，DC10-36V宽电源供电，DC1500V电源隔离,具有1A反接保护功能；

Ø  工业级设计，无风扇、低功耗、超强防磁场、防辐射及抗干扰功能；

Ø 波纹式高强度金属外壳，IP30防护等级, 35mm工业卡轨安装方式；

技术参数

电接口

Ø接口类型：5PIN的接线端子

Ø通信速率：2.4K~128Kbit/s，拨码开关设置速率

Ø信号延时（电口）：毫秒级延时

Ø电接口提供每线1500W的防雷浪涌保护、15KV静电保护及防止共地干扰、自恢复过流保护功能

Ø终端电阻：本机不带终端电阻，请按需要外接

电源及保护：

Ø工作电压：双电源冗余输入，DC10V-36V值，典型值DC24V

Ø工作电流：典型值100mA@24V

Ø电压保护：提供L1+/M/L2+ 反接保护

Ø电流保护：1 A (信号短接保护)

Ø继电器告警输出：电口故障告警输出，触点容量：DC30V/1A、AC120V@1A

工作环境：

Ø操作温度：

标准类型：0 ~ 70 °C (32 ~ 158 °F)

宽温类型：-40 ~ 85 °C (-40 ~ 185 °F)

Ø操作湿度：5  ~ 95% RH

Ø存放温度： -40 ~ 85 °C (-40 ~ 185 °F)

机械特性：

Ø外形尺寸：136mm×105mm×52mm

Ø外壳：IP30防护等级,铝制加强机壳

Ø安装方式： 35mmDIN导轨安装

Ø净重：800g
