概述：

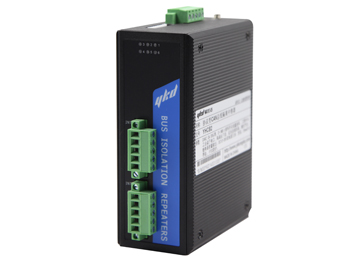

YHOB2产品是易控达科技专门为CANOpen 现场总线设计的协议型隔离中继器（HUB）产品。可以将总线的双绞线电缆延长一倍的通讯距离（与速率相关），实现了2个总线段节点间的电气隔离，具有极强的总线抗干扰功能，同时实现了信号再生，增加节点数以及改变组网拓扑结构的功能。

YHOB2产品支持2路独立CANOPEN电缆数据接口，彼此之间完全电气隔离。具有易控达独创的总线故障智能切断功能，当某段总线段出现故障时，不会影响另外总线段，该产品支持点对点网络拓扑结构。

该系列产品采用易控达独创的专有技术，解析总线协议，并再生数据转发，大大提高了总线的抗干扰性能，支持CANOPEN总线全部速率，解决了高速率下延长电缆传输问题。该产品继承并保留了CANOPEN总线的全部优点：对等传输、突发数据、总线仲裁等，实现了总线距离延长、电气及地线隔离、降低干扰等性能，同时还具有如下优点：工业设计、低功耗、隔离保护、总线故障智能切断、继电器告警输出、IP30防护等级、波浪纹铝制加强机壳、35mmDIN导轨安装、宽电源（DC10-36V）输入、双电源冗余等优点。

特点：

Ø  支持CANOPEN总线全部速率（10K-1M），拨码开关设置，协议型传输，极低的信号延时；

Ø  解决了CANOPEN总线延长电缆传输距离问题（与总线速率相关）；

Ø  支持多种组网应用：点对点、链型、星型，并可组合为更复杂的网络拓扑结构；

Ø  每个电接口采用独立电源模块供电，完全隔离了总线段与总线段间，总线与设备间的地线回路；同时采用光电隔离技术，隔离内部通讯与总线数据信号，有效保护了通信设备免受电源地线回路和浪涌的干扰破坏；

Ø 电接口提供每线1500W的防雷防浪涌保护、15KV静电保护及防止共地干扰、具有自恢复过流保护功能；

Ø  具有独创的总线故障智能切断功能，电源监测功能，继电器自动报警功能；

Ø  丰富的LED状态指示灯，全方位显示总线状态；

Ø  独立双电源冗余，DC10-36V宽电源供电，DC1500V电源隔离,具有1A反接保护功能；

Ø  工业级设计，无风扇、低功耗、超强防磁场、防辐射及抗干扰功能；

Ø 波纹式高强度金属外壳，IP30防护等级, 35mm工业卡轨安装方式；

电接口

Ø接口类型：5PIN的工业接线端子

Ø通信速率：支持速率10K、20K、50K、100K、125K、250K、500K、800K、1Mbit/s，拨码开关设置

Ø信号延时（电口）：1帧+100ns

Ø电接口提供每线1500W的防雷浪涌保护、15KV静电保护及防止共地干扰、自恢复过流保护功能

Ø终端电阻：本机内置终端电阻，请按需要连接

Ø总线误码率：<10^-9

电源及保护：

Ø工作电压：双电源冗余输入，DC10V-36V值，典型值DC24V

Ø工作电流：典型值100mA@24V

Ø电压保护：提供L1+/M/L2+ 反接保护

Ø电流保护：1 A (信号短接保护)

Ø继电器告警输出：电口故障告警输出，触点容量：DC30V/1A、AC120V@1A

工作环境：

Ø操作温度：

标准类型：-10 ~ 70 °C (14 ~ 158 °F)

宽温类型：-40 ~ 85 °C (-40 ~ 185 °F)

Ø操作湿度：5~ 95% RH

Ø存放温度： -40 ~ 85 °C (-40 ~ 185 °F)

机械特性：

Ø外形尺寸：136mm×105mm×52mm

Ø外壳：IP30防护等级,波纹式高强度金属外壳

Ø安装方式： 35mmDIN导轨安装

Ø净重：800g

安规测试：

EMI：EN550221998, Class A
EMS：

EN61000-4-2(ESD), Criteria B, Level 4

EN61000-4-3(RS), Criteria A, Level 2

EN61000-4-4(EFT), Criteria B, Level 4

EN61000-4-5(Surge), Criteria B, Level 2

EN61000-4-6(CS), Criteria B, Level 2

En61000-4-8(PFMF), Criteria A, Level 3

Freefall：IEC60068-2-32
