产品概述

  YKS308系列是一款工业级、非网管型工业以太网交换机。标准的工业4级设计，能够满足各种工业现场的要求；所有器件选用工业级的器件，实现了较高的可靠性。采用业内优秀的网络方案，提供2.0G无阻塞交换带宽。

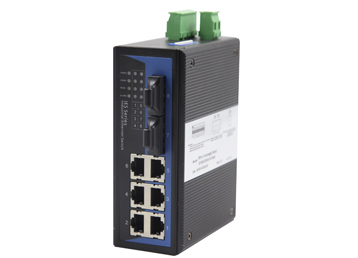

  YKS308支持8个RJ45以太网口,YKES308-1F支持7个RJ45以太网口和1个100M光口，YKS308-2F支持6个RJ45以太网口和2个100M光口。

性能特点

针对工业应用设计:

工业4级设计，满足IEC61850要求

双电源备份，有防反接功能

支持2路电源故障继电器输入，1路告警输出

支持端口链路及环网故障/异常本地和远端告警指示

高强度封闭式波纹式外壳，IP30等级防护

24VDC电源输入（12～36VDC）

-40～75℃工作温度范围

技术

标准：IEEE802.3、IEEE802.3u、IEEE802.3x、IEEE802.1Q、IEEE802.1p、IEEE802.3D、IEEE802.3W

转发速度：148810pps

最大过滤速度：148810pps

传输方式：存储转发

系统交换带宽：2.0G

MAC地址表：2K

接口

RJ45口：10Base-T/100Base-TX自适应，全双工/半双工自适应或强制工作模式，支持MDI/MDI-X

光纤接口：100Base-FX，SC/ST接口连接，单模单纤（1310T/1550R或者1550T/1310R）

程序加载口：基于串口全局网管（RS-232），RJ45

告警输出接口：1路继电器告警信息输出，支持电源、端口链路及环网状态的本地告警和远端告警

指示灯：支持电源、链路连接状态、系统故障告警、10M/100M速率、设备运行指示。

继电器

触点最大耐压为： DC30V

触点最大电流为： 1A

电源

24VDC电源输入（12～36VDC）

支持双电源备份、内置过流保护

支持双电源告警信息输入

机械特性

外壳：IP30等级保护，金属外壳

安装：壁挂式或DIN卡轨式安装

尺寸（高×宽×深）：136mm×52mm×105mm

重量：800g

工作环境

工作温度：-40～75℃

存储温度：-40～85℃

相对湿度：5%～95%（无凝露）

通过认证：

EMI：FCC Part 15，CISPR (EN55022) class A

EMS：EN61000-4-2 (ESD)，Level 4

EN61000-4-3 (RS)，Level 3

EN61000-4-4 (EFT)，Level 4

EN61000-4-5 (Surge)，Level 4

EN61000-4-6 (CS)，Level 4

EN61000-4-8，100 A/m

EN61000-4-11

冲击：IEC60068-2-27

自由落体：IEC 60068-2-32

震动：IEC60068-2-6
